空调专用卧式循环泵

【产品概述】

KTW空调专用泵采用的水力模型设计开发出系列产品，配用低转速电机，大幅度降低了运行噪音，是节能、环保、低噪音的空调专用泵，根据空调行业使用温度、介质等实际情况，采用能耐低温又能耐高温的机械密封，成倍延长易损件使用寿命，适用于空调循环及采暖循环和各种循环系统末端增压。

1. 泵为立式、卧式结构，进出口径相同，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外外使用。

2. 叶轮直接安装在电机的加长轴上，轴向尺寸短， 结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳， 振动小、噪音低。

3. 轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材 质，耐磨密封，能有效地延长机械密封的使用寿命。

4. 安装检修方便，无需拆动管路系统，只要卸下泵 联体座螺母即可抽出全部转子部件。

5. 可根据使用要求即流量和扬程的需要采用泵的 串、并联运行方式。

6. 泵的出口可安装成0 度、90度、180度几个不同 方向以满足不同的连接场合。

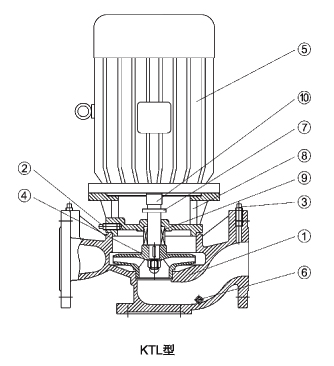

【结构说明】

1. 泵体：降低液流速度，使速座能转换成压能。

2. 叶轮：在泵中起主导作用，叶轮中的叶片强迫液体旋转，液体在离心力作用下向四周甩出

3. 职压塞：安装压力表监控泵的正常运行。

4. 放气阀：排放泵内气体，确保泵的正常启动。

5. Y/Y2电机：泵的驸动部分，采用直联形式。

6. 放水塞：维护或长期不用时，将泵内液体放净。

7. 挡水圈: 防止因密封漏水而使电机进水。

8. 泵盖：精心设计，与电机同端盖，轴向尺寸缩短、结构简单。

9. 机械密封：采用不锈钢、磷化钨、氟橡胶等材料制成，密封性能好、寿命长、不泄露

10. 泵轴：与电机同轴，同心度高，使泵运行平稳无噪音和振动现象。

11. 底盘：泵的固定部分，确保泵安装的稳固。

上海贝德泵业有限公司专业从事泵类生产和销售，厂家供货，质量保证，价格实惠，欢迎来电咨询：021-31262936
